止水螺杆焊接机

更新:2015-2-27 19:43:00 点击:
  • 产品品牌 天盛
  • 产品型号 HJ-4
  • 在线订购
产品介绍

关于止水螺杆的介绍

1简介

   止水螺杆通常用于地下室剪力墙的浇筑时,起到固定模板,控制混凝土浇筑厚度的作用。和普通穿墙螺杆不同之处在于:

   1、止水螺杆中间有止水片;

   2、拆模时,普通穿墙螺杆整体抽出,重复使用,止水螺杆则锯掉墙外两头后,中间段留在墙体,以保证墙体的不透水性。

    传统止水螺杆为一段式结构,通常为整条的全牙螺杆,如左图。中间焊有止水片或套有膨胀止水圈,用以阻止水穿过地下室墙体。为节约钢材,市场出现了一种新型止水螺杆,由一段式结构变成三段式结构,也叫三段式对拉止水螺杆。

    三段式对拉止水螺杆由一根中间螺杆连接两根对称的端螺杆组成,中间螺杆设有止水片和两处止动,端螺杆设有紧固螺纹并配置紧固螺母。中间螺杆的两头设有连接外螺纹,端螺杆的一头设有连接内螺纹与中间螺杆的

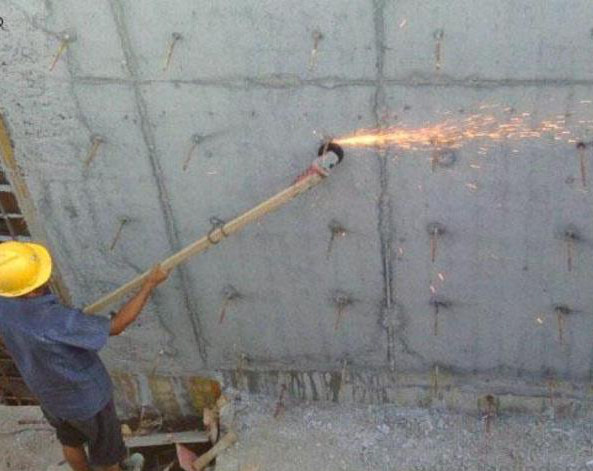

    板拆除后,外墙上的止水螺杆处理,如下图


    中间螺杆与端螺杆的连接处套有管形垫块,垫块中心部位是护圈,管形垫块的一端面沿圆周排列一圈轴向立柱,各立柱间留有间隙。垫块端面设有省料孔。由中间螺杆与端螺杆分段组合成的止水螺杆,和普通止水螺杆一样用于搭建混凝土浇筑模,并不需要改变现有的施工工艺过程,很容易推广应用。在混凝土浇注完成、拆除模板后可以将端螺杆从埋入墙体内的中间螺杆上取下回收,回收的端螺杆和新的中间螺杆配合又可重复使用

2组成部分

一、传统止水螺杆由螺杆、控制墙体厚度的定位片和止水片3部分构成
二、三段式止水螺杆组成:
1、 中间的是防水对拉内撑,用以控制墙体厚度,墙体厚度由内撑的尺寸一致
2、两端塑料堵头为定位筋,用以定位模板
3、对拉内撑两端相连接的螺杆为周转螺杆,它可以轻松装卸,再使用时无论中间对拉管的尺寸是多少,周转螺杆 都可以与它匹配使用。

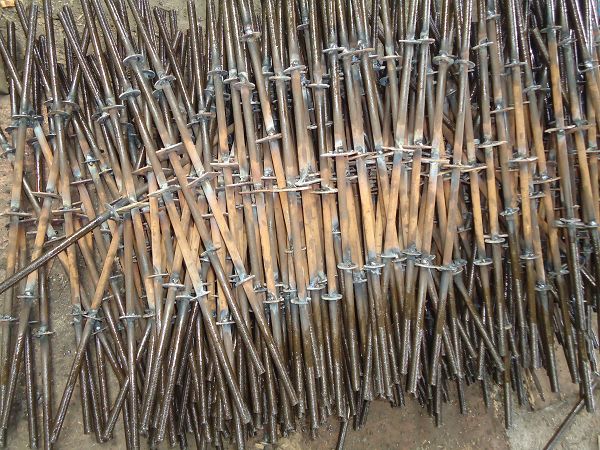

段式止水螺杆
段式止水螺杆
3作用

在浇筑地下室墙或柱的混凝土时固定模板,防止爆模,因为这根杆穿过墙了,水容易沿着螺杆渗透进去,所以止水螺杆在螺杆中间焊接一个四方形的钢筋片 叫止水片,可以增加水的渗透路径,起到一定的止水作用。

止水螺杆的焊接

   以往都是人工焊接,其缺点是显而易见的:工人劳动强度高,综合成本高,统一度无法保证,也就是说质量没保证。鉴于以上种种原因,在用户的要求以及建议上,我们开发出了用于此类产品加工的专用设备—止水螺杆焊接机,
